سیستم SBX

SBX یا Sea-Based X-Band Radar یک سازه‌ی راداری شناور است که قادر است خود را جابه‌جا کند! این سازه جهت استقرار در دریا ساخته شده و قادر است تمام جهات چهارگانه را به گونه‌ای وسیع پوشش راداری دهد.


البته گونه های زمین پایه ی اون هم موجوده و در کشور ما در قبل از انقلاب نصب و بکار گرفته شده که بیشتر جنبه ی نظارت و جاسوسی دور برد از شوروی داره

این سازه بخشی از طرح سپر موشکی دولت ایالات متحده است.


سکوی اصلی این سازه که تا حد زیادی شبیه به یک سکوی نفتی است و توسط روس‌ها ساخته‌شده‌است.
ساختار اصلی سازه در کارخانه‌ی Vyborg ساخته‌شد و سپس به Brownsville واقع در تگزاس انتقال داده‌شد.

بخش راداری سازه در کارخانه‌ی Kiewit واقع در تگزاس ساخته شد؛ کارخانه‌ای که در نزدیکی Corpus Christi قرار دارد. این سازه در حال حاضر در جزیره‌ی آداک واقع در آلاسکا قرار دارد اما سازه می‌تواند به اقیانوس آرام منتقل شود تا موشک‌های بالستیک شلیک شده به سمت آمریکا را شناسایی کند


.(قابل توجه دوستانی که از هدف قرار دادن آمریکا توسط موشک‌های بالستیک حرف می‌زنند!)
این سکو توسط سازمان ABS طبقه‌بندی شده و در سازمان IMO International Maritime Organizationدارای شماره‌ی اختصاصی 8765412 می‌باشد.

مشخصات:
طول: 116متر
ارتفاع: 85متر
قیمت: 800میلیون دلار آمریکا
خدمه: 78الی85نفر
برد رادار: سری است اما به طور تقریبی 5000کیلومتر تخمین زده می‌شود.

دیسپلیسمنت(وزن): 50000تن






جزئیات
این سازه بخشی از سیستم دفاعی GMD است که توسط آژانس دفاع موشکی آمریکا طراحی شده‌است. شناور بودن سازه باعث می‌شود تا بتوان آنرا به مناطق مختلف انتقال داد تا پوشش مناسب‌تری داشته‌باشد این در حالی است که پایگاه‌های راداری ثابت این توانایی را ندارند.

SBX در شناسایی موشک‌های دشمن دقت فوق‌العاده‌ای دارد و توانایی تشخیص سر‌های جنگی واقعی را از نوع غیرواقعی دارد.


این سازه دارای تعداد زیادی radome کوچک جهت انجام پوشش راداری می‌باشد.
بخش اصلی رادار دارای وزنی در حدود 1814 تن می‌باشد.

این رادار از بیش از 30000 واحد داده‌ی دریافت-ارسال استفاده می‌کند که این خاصیت برد راداری مورد نیاز طرح GMD را فراهم‌می‌کند.


در طراحی سیستم الکترونیکی رادار از سیستم راداری معروف AEGIS استفاده‌شده‌است.
اما تفاوت اساسی این رادار با سیستم AEGIS این است که این رادار از باند X استفاده می‌کند این در حالی است که در سیستم AEGIS از باند S و در سیستم پاتریوت از باند پربسامد C استفاده می‌شود.

باند X پربسامدتر است بنابراین طول موج آن کمتر است که این باعث حساسیت زیاد رادار می‌شود و توانایی شگرفی در رهگیری اجرام به آن می‌دهد.


Lt. Gen در وصف رادار می‌گوید این رادار می‌تواند جسمی به اندازه‌ی یک بیسبال (همین تو متن بود! فکر کنم منظور توپ بیسبال باشه!) را بر فرار سانفرانسیسکو شناسایی کند.


این رادار موشک‌های شلیک‌شده از آلاسکا و کالیفرنیا را هدایت می‌کند.
سازه‌ی CS-50 که رادار اصلی بر روی آن قرارگرفته در کارخانه‌ی Vyborg واقع در Moss Sirius روسیه ساخته‌شده‌است.
( این کارخانه هم‌اکنون بخشی از شرکت Saipem است که در حال همکاری با شرکت ایتالیاییEni S.p.A. است.)
سازه توسط شرکت Boeing خریداری شد و در پروژه از آن استفاده شد.
شرکت Boeing در کارخانه‌ی کشتی‌سازی‌ AmFELS واقع در Brownsville تگزاس، سازه را مجهز به سیستم پیشران نمود.
رادار در کارخانه‌ی Kiewit واقع در Ingleside تگزاس بر روی سازه نصب شد.

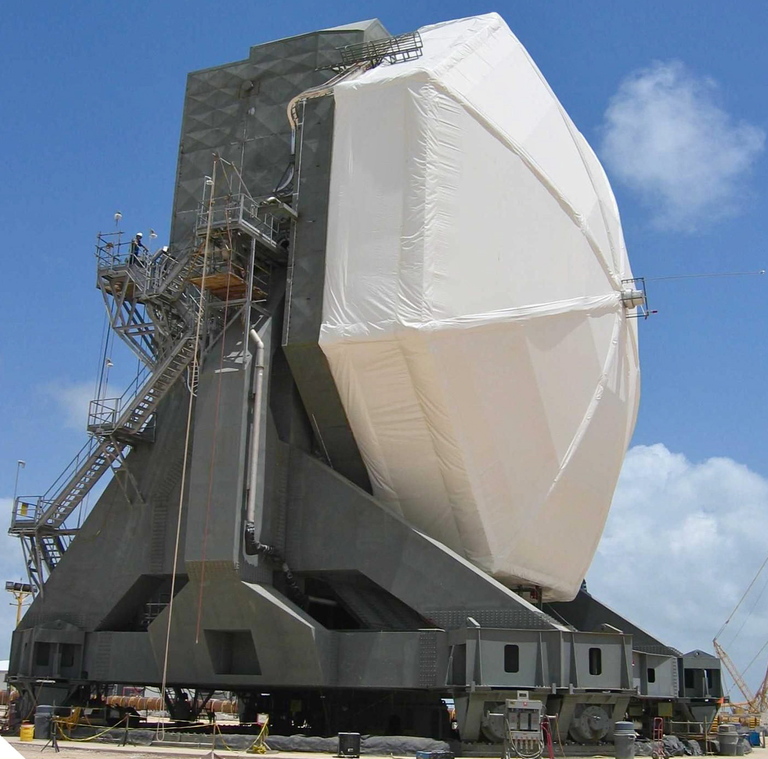

محل ساخت رادار


شناور اول در جزیره‌ی آداک که بخشی از مجمع‌الجزایرAleutian مستقر شده‌است.

شناور توانایی شناسایی موشک‌های شلیک شده از خاک کشورهایی چون چین و کره‌ی شمالی را دارد.
با وجود این که شناور در آداک مستقر است اما می‌توان آنرا به مناطق دیگر اقیانوس آرام منتقل کرد.
نامی که بر روی شناور گذاشته شده SBX-1 است و این به این معنی است که ایالات متحده قصد ساخت شناور‌های دیگری از این کلاس را دارد.
در حال حاضر برنامه ساخت سه شناور دیگر در دست اجراست.
سه سازه CS-50 نیز در کارخانه‌ی روسی Severodvinsk در دست ساخت است؛

اما اینکه این سازه‌ها به ایالات متحده فروخته‌می‌شوند یا به خریداران دیگر مشخص نیست

.

منبع:
http://en.wikipedia....ed_X-Band_Radar
سایت میلیتاری .

1) سرعت حرکت این رادار تقریباً 15 کیلومتر بر ساعت است .

2) گنجایش باک این رادار 1 میلیون و 800 هزار گالن است . ( 6 میلیون و 800 هزار لیتر )

3) در مورد شناسایی اشیائی به اندازه توپ بیسبال روی سانفرانسیسکو باید بگم که رادار SBX-1 ، این توانایی را تا فاصله 4 کیلومتری دارد نه بیشتر از آن

4) در مورد تعداد واحدهای دریافت-ارسال رادار در برخی منابع 45000 واحد ذکر شده .

این هم عکس رادار در زیرگنبدش:



5) با توجه به بکارگیری پوشش مصنوعی فوق مدرن ، محفظه رادار میتواند بادهایی با سرعت 200 کیلومتر بر ساعت را تحمل کند .

6) برای کار کردن پیوسته ، از گازوئیل و ژنراتور کامپاند استفاده میکند .

7) از اول دسامبر 2007 تا اول آوریل 2008 ، بیش از 7400 کیلومتر حرکت کرده است !

مسیر :


منبع این قسمت: هند بوک منتشر شده توسط پنتاگون در اول می 2008


اینم چندتا عکس










دو تصویر بالا مربوط به بهشر مازندران است



بد نیست بدونید که
دو فروند هواپیمای جاسوسی سرنشین‌دار آمریکایی که رادارگریز هستند، قصد نزدیکی به مرزهای ایران را داشتند که در 12 مایلی مرزهای جغرافیایی جمهوری اسلامی ایران به هر 2 هواپیما در موقعیت و نقطه‌ای که بودند، توسط رادار جاسک، چابهار و بندرعباس اخطار هوایی داده می‌شود و آنها بلافاصله منطقه را ترک می‌کنند.




مسافتهائی که تو عکس مشخص شده نشون میده در حد متعادل احتمالا فاصله حدود 250 تا 300 کیلومتری توسط سامانه vhf توانائی کشف اکتیو یا پسیو وجود داره حتی برای یک رپتور !!!!
این واقعا قابل توجهه -
نکته مهم اینه که برد اصلی و اولیه کشف اعلام نشده بلکه فاصله ای که اخطار داده شده اعلام شده و این یعنی اینکه ، زمانی که مطمئن شدند قصد ورود به مرز هست (20 کیلومتری) اخطار داده شده



راستی تا یادم نرفته


اگر در کوه و جنگل و جایی یک مجموعه راداری دیدید حتما از نزدیک شدن به اون خود داری کنید

چون برخی صدمات این نزدیک شدن مثل تومور مغزی ؛ پارگی مویرگهای قلب و مغز و به دنبالش خونریزی داخلی و یا نازایی به احتمال زیاد در انتظارتونه

پاینده باشید




گرداورری توسط :crounus2000
